Was ist ein Glasfaser-Patchkabel?

Hallo zusammen, ich bin Wendy.Heute stelle ich Ihnen Glasfaser-Patchkabel vor.Die Glasfaserkommunikation ist als aufstrebende Technologie zu einem der Grundpfeiler der modernen Kommunikation geworden und spielt dank des schnellen Wachstums der Verkehrsdaten eine entscheidende Rolle in modernen Telekommunikationsnetzen.

Glasfaser-Patchkabel

Ⅰ.Was sind Glasfaser-Patchkabel?

Als Glasfaser-Patchkabel werden Glasfaserkabel bezeichnet, die an beiden Enden Anschlussstecker und eine dickere Schutzbeschichtung haben.Es wird unter anderem hauptsächlich in Glasfaser-Kommunikationssystemen, Glasfaser-Zugangsnetzen, Glasfaser-Datenübertragungsnetzen und lokalen Netzwerken eingesetzt.Es kann in Kabelfernsehnetzen, Kommunikationsnetzen, Computer-Glasfasernetzen und optischen Testgeräten verwendet werden.

Ⅱ.Der Aufbau von Glasfaser-Patchkabeln

Glasfaser-Patchkabel sind im Aufbau identisch mit Koaxialkabeln, mit der Ausnahme, dass die Glasfaserbrücken keine Netzabschirmschicht haben und sich in der Mitte ein Glaskern zur Lichtausbreitung befindet.Eine Glashülle umgibt den Kern, gefolgt von einem dünnen Kunststoffmantel (PVC oder Teflon) auf der Außenseite.

Es ist wichtig, den Unterschied zwischen Glasfaser-Patchkabeln und Pigtails zu verstehen.Der Pigtail hat nur ein Ende mit einem Anschlussstecker, während das andere Ende ein gebrochenes Ende eines Glasfaserkabelkerns ist, der mit anderen Glasfaserkabelkernen durch Fusionsspleißen verbunden ist.Es werden auch Koppler, Jumper und andere ähnliche Geräte verwendet.Der Jumper verfügt auf beiden Seiten über bewegliche Anschlüsse.Schnittstellen gibt es in verschiedenen Formen und Größen.Für unterschiedliche Schnittstellen sind unterschiedliche Koppler erforderlich.Der Pullover besteht aus zwei Teilen und kann als Zopf getragen werden.

Ⅲ.Arten von Glasfaser-Patchkabeln

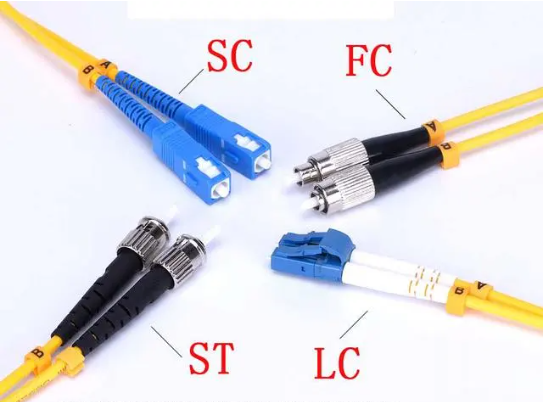

Es gibt viele verschiedene Arten von Glasfaser-Patchkabeln (auch Glasfaserstecker genannt), bei denen es sich um Glasfaserverbindungen handelt, die an optische Module angeschlossen werden.Sie können nicht zusammen verwendet werden.DerLCDafür wird ein Glasfaserstecker verwendetSFPModul, während dieSCDafür wird ein Glasfaserstecker verwendetGBIC.Nachfolgend finden Sie einen vollständigen Überblick über einige häufig verwendete Glasfasersteckverbinder in der Netzwerktechnik:

①Glasfaser-Patchkabel vom Typ FC: Zur äußeren Verstärkung wird eine Metallhülse und zur Befestigung ein Spannschloss verwendet.Auf derODFSeite wird am häufigsten verwendet (am häufigsten auf dem Patchpanel verwendet)

②Glasfaser-Patchkabel vom Typ SC: Der Anschluss verbindet dieGBICDas optische Modul verfügt über ein rechteckiges Gehäuse und eine Plug-and-Pull-Befestigungstechnik, die keine Drehung erfordert.(Am häufigsten bei Router-Switches zu finden)

③Glasfaser-Patchkabel vom Typ ST: Die Außenhülle ist kreisförmig und die Befestigungsmethode ist ein Spannschloss, das häufig in Glasfaserverteilerrahmen verwendet wird.(Es werden Standard-ST-Stecker verwendet.)10Base-FGlasfaser-Verteilerrahmen werden häufig aus diesem Material hergestellt.)

④Glasfaser-Patchkabel vom Typ LC: Es handelt sich um einen Steckverbinder zum VerbindenSFPModule, die einen benutzerfreundlichen Modular Jack (RJ)-Verriegelungsmechanismus verwenden.(Dies ist ein Begriff, der häufig von Routern verwendet wird)

Je nach Stecker kann es in FC, ST,SC,LC, MU, MPO/MTP, E2000, MTRJ,SMAusw. Zu den Endflächenkontaktmethoden gehörenPC,UPC,APC, und die Steckverbinder, die hauptsächlich zum Verbinden optischer Module verwendet werdenLC.SC.Diese drei Arten von MPO/MTP.Glasfaser-Jumper-Steckverbinder sind ein Problem, das Benutzer beim Kauf von Glasfaser-Jumpern berücksichtigen müssen.

Je nach Farbe des Steckers kann er in Blau (häufig für Singlemode-Stecker verwendet), Beige und Grau (häufig für Multimode-Stecker verwendet) unterteilt werden.

Je nach Farbe der Schwanzdecke kann diese unterteilt werden in: grau, blau, grün, weiß, rot, schwarz, türkis.

Je nach Anzahl der Faserkerne kann es in Einzelkern, Doppelkern, 4 Kerne, 6 Kerne, 8 Kerne, 12 Kerne, 24 Kerne, 48 Kerne und 72 Kerne oder nach Kundenwunsch unterteilt werden.

Je nach Durchmesser des Kerns kann er in Multimode-Fasern und Singlemode-Fasern unterteilt werden.50 μm-65 μm ist eine Multimode-Faser, die sich auf eine Faser bezieht, die mehrere Moden bei einer bestimmten Betriebswellenlänge mit großem Dispersionsverlust und kurzer Übertragungsentfernung überträgt und für optische Glasfaserkommunikationssysteme über kurze Entfernungen geeignet ist.9 μm ist eine Singlemode-Faser, die nur Licht eines Modus übertragen kann und deren intermodale Streuung sehr gering ist, was für die Kommunikation über große Entfernungen geeignet ist.

Entsprechend derITU-TStandardmäßig werden Kommunikationsfasern in sieben Kategorien unterteilt:G.651, G.652, G.653, G.654,G.655, G.656 undG.657, von welchemG.651ist eine Multimodefaser.G.651-G.657 sind Singlemode-Fasern.ISO/IECunterteilt Multimode-Fasern inOM1-OM5.Diese fünf Arten von Multimode-Fasern werden hauptsächlich in lokalen Netzwerken (LANs) und Rechenzentren (DCNs) verwendet.Die oben genannten Faserbrücken (ETU-LINK) sind verfügbar.

Die Faserlänge kann je nach Kundenwunsch angepasst werden.

Je nach Material des Kabelaußenmantels kann es in gewöhnliche Typen, gewöhnliche flammhemmende Typen, raucharme, halogenfreie Typen (LZSH), raucharme, halogenfreie, flammhemmende Typen, Panzerungen usw. unterteilt werden Pullover ist ein neuer Typ

von Glasfaser-Patchkabeln, die im Geräteraum oder in anderen Gefahrensituationen verwendet werden können.Gepanzerte Patchkabel verstärken den Schutz von Edelstahlschläuchen und haben stärkere Druck- und Zugeigenschaften als herkömmliche Glasfaser-Patchkabel.

Ⅳ.Wie wählt man Glasfaser-Patchkabel aus?

OM1-, OM2-, OM3-, OM4-Multimode- und OS2-Singlemode-Glasfasern werden häufig in Glasfaser-Patchverbindungen verwendet.SC, ST, FC,LC, MTRJ und E2000 sind einige der Arten von Glasfaser-Jumper-Steckern.In der Praxis gibt es keine Einheitslösung, sondern Sie müssen die Lösung auf der Grundlage Ihrer eigenen Bedürfnisse auswählen.Welche Faktoren sollten Sie bei der Auswahl eines Jumpers für Ihr Netzwerk berücksichtigen?Befolgen Sie einfach diese einfachen Anweisungen.

1. Arten von Glasfaseranschlüssen

Für unterschiedliche Geräte werden unterschiedliche Anschlüsse verwendet, hauptsächlich MPO,SC.FC,LC.ST-Schnittstellenbrücken:

(1) Glasfaser-Patchkabel vom Typ MPO: werden für die Verbindung optischer 40G- und 100G-Module und für Rechenzentren mit hoher Dichte verwendet;

(2) LC-Glasfaser-Patchkabel: werden für die Verbindung optischer SFP-Module verwendet, es werden modulare Buchsen verwendet, und diese Art von Jumper wird im Allgemeinen bei Routern verwendet;

(3) Glasfaser-Patchkabel vom Typ SC: Wird mit dem optischen GBIC-Modul verbunden.Sein Gehäuse ist rechteckig und die Befestigungsmethode ist eine Steckverriegelung, die nicht gedreht werden muss.Es wird im Allgemeinen in Routern und Switches verwendet;

(4) Glasfaser-Patchkabel vom Typ FC: Die externe Verstärkungsmethode verwendet eine Metallhülse, und die Befestigungsmethode ist ein Spannschloss, das im Allgemeinen am Verteilerrahmen verwendet wird.

Glasfaser-Patchkabel vom Typ ST: Das Gehäuse ist rund und die Befestigungsmethode ist ein Spannschloss, das im Allgemeinen am Verteilerrahmen verwendet wird.

2. Fasertyp

Multimode-Glasfaser-Patchkabel verwenden 50/125 µm- oder 62,5/125 µm-Fasern, während Singlemode-Glasfaser-Patchkabel 9/125 µm-Fasern verwenden.Die Datenübertragung über große Entfernungen erfolgt über Singlemode-Glasfaser-Patchkabel, während die Datenübertragung über kurze Distanzen über Multimode-Glasfaser-Patchkabel erfolgt.Der Mantel von Singlemode-Glasfaser-Patchkabeln ist gelb, während Multimode-Glasfaser-Patchkabel in OM2 (orange), OM3 (wasserblau), OM4 (lila) und OM5 (orange) (apfelgrün) unterteilt werden.

3. Schleifmethode für Steckverbinder

Die Qualität der Glasfaserübertragung wird durch unterschiedliche Schleifverfahren bestimmt;PC/UPC ist blau, währendAPCist grün.

PC (Physical Contact) ist die Abkürzung für physischen Kontakt.Die Oberfläche der Ferrule ist zu einer kleinen Kugelform geschliffen und der Faserkern befindet sich am höchsten Biegepunkt, wodurch der Luftspalt zwischen den Faserkomponenten verringert wird und die Endflächen der beiden Fasern physisch in Berührung kommen.

Die ultraphysikalische Endfläche wird als bezeichnetUPC(Ultra-Physikalischer Kontakt).DerUPCDie Endfläche des Steckverbinders ist nicht ganz flach, weist jedoch eine kleine Krümmung für eine genauere Verbindung auf.UPCbasiert auf PC, weist jedoch eine bessere Polierung der Endoberfläche und einen besseren Oberflächenglanz sowie eine eher kuppelförmige Endoberfläche auf.

Die Faserendfläche wird üblicherweise mit einer Abschrägung von 8° nach innen geschliffenAPC(abgewinkelter Körperkontakt), abgeschrägter Körperkontakt.Durch die Reflexion des Lichts durch den Abschrägungswinkel zur Ummantelung und nicht direkt zurück zur Quelle ermöglicht die 8° abgewinkelte Abschrägung engere Faserendflächen und eine bessere Verbindungsleistung.

Die Einfügungsdämpfung von PC,UPC., UndAPCAnschlüsse beträgt typischerweise weniger als 0,3 dB;Aufgrund des geringeren LuftspaltsUPCMit /PC-Anschlüssen ist es einfacher, eine geringe Einfügungsdämpfung zu erreichen.APCDie branchenübliche Rückflussdämpfung beträgt -60 dB.PCDie Rückflussdämpfung beträgt -45 dB.UPCDie Rückflussdämpfung beträgt häufig -50 dB (oder sogar mehr), und die Rückflussdämpfung eines PCs beträgt -45 dB.

4. Das Schutzhüllenmaterial der Glasfaser-Patchkabel

PVC undLSZHwerden häufig in Glasfaser-Patchkabeln verwendet.

LSZH (Low Smoke Zero Halogen) ist ein raucharmes, halogenfreies Material mit guten Umweltschutz- und Flammschutzeigenschaften, aber relativ teuer.PVC(Polyvinylchlorid) Polyvinylchloridmaterial ist brennbar und erzeugt giftige Gase, daher ist es nicht für die Innenanwendung geeignet und der Preis ist niedrig.

Bei der Auswahl von Faserpullovern ist es auch wichtig, darüber nachzudenken, wie lange wir sie tragen werden.Bei der Auswahl von Glasfaser-Patchkabeln müssen wir nicht nur die Zuverlässigkeit des Materials berücksichtigen, sondern auch die Übertragungsrate und den Verlust sowie die spezifischen Parameterinformationen.

Die Endfläche der Aderendhülse sollte abgeschirmt sein, um Stöße bei der Verwendung von Glasfaser-Patchkabeln zu vermeiden, und die Staubkappe sollte unmittelbar nach der Demontage angebracht werden.Während der Übertragung sollte das Lasersignal nicht direkt auf die Endfläche der Faser gerichtet sein.

Ⅴ.Vorsichtsmaßnahmen für die Verwendung von Glasfaser-Patchkabeln

Hinweis zur Verwendung von Glasfaser-Patchkabeln: (einschließlich Singlemode-Faserbrücken und Multimode-Faserbrücken)

1. Die Transceiver-Wellenlängen der optischen Module müssen übereinstimmen: Die Transceiver-Wellenlängen der optischen Module an beiden Enden der Glasfaserbrücke müssen übereinstimmen.Die gebräuchlichste Unterscheidungstechnik ist der Vergleich der Farbe des Faserpullovers.

2. Sofern nicht anders angegeben.Im optischen Kurzwellenmodul wird eine orangefarbene Multimode-Faser verwendet.Im Langwellenmodul kommt gelbe Singlemode-Faser zum Einsatz.Dies ist ein weit verbreitetes Missverständnis, da es von der Konfiguration des Herstellers abhängt.Dies geschieht, um die Korrektheit der Datenübertragung sicherzustellen.

3. Da das Glasfaser-Patchkabel aus empfindlichem Material besteht, sollte es während des Gebrauchs nicht übermäßig gebogen oder umwickelt werden.Achten Sie auf die Schutzhülle, auch wenn diese vorhanden ist.Es ist nicht nur leicht zu zerstören, sondern erhöht auch die Menge des durchgelassenen Lichts.Dämpfung ist ein Begriff, der den Prozess der Verringerung der Intensität beschreibt

4. Schutz des Glasfaser-Patchkabels: Die Glasfaserkupplung wird beschädigt, wenn sie nach dem Anschließen nicht staub- und öldicht ist.
