Produktionsanlage für Glasfaserkabel

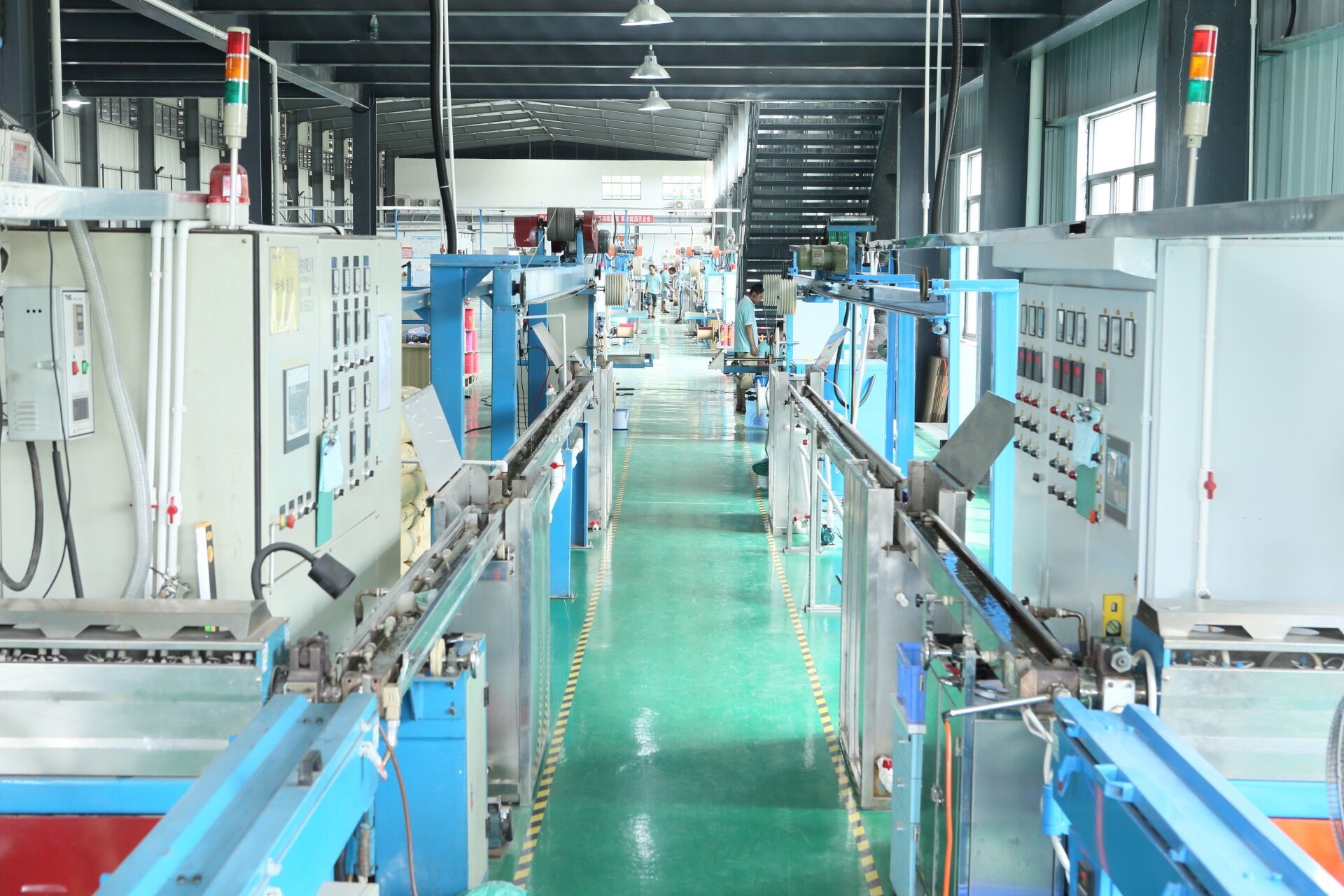

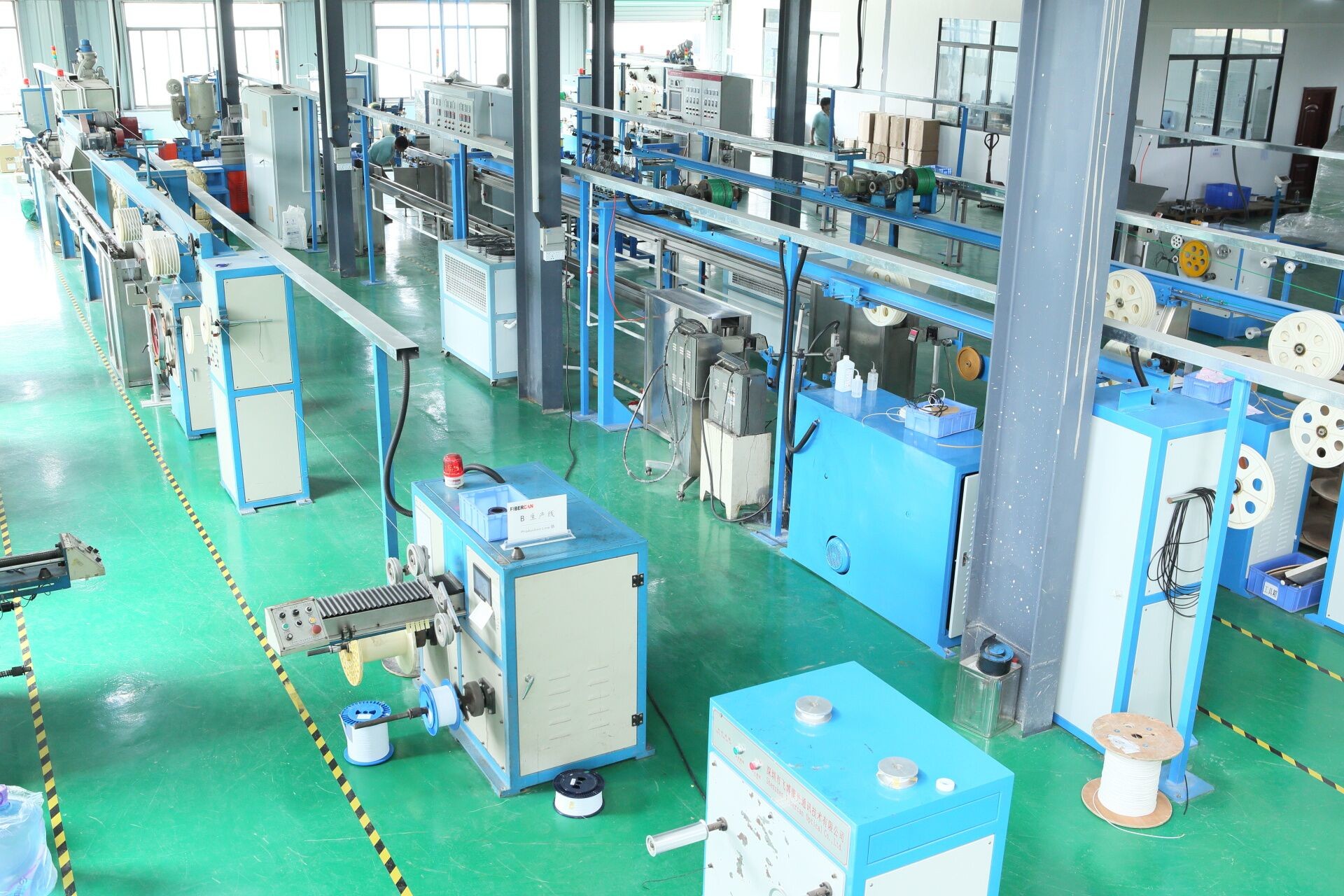

Rongbang RBTX-30 Produktionslinie für Glasfaserkabel

30 Enge Pufferlinie

Anwendung:

Diese Produktion von Glasfaserkabeln macht Glasfaserkabelpuffer 0,6/0,8/0,9 mm. Kabelstruktur: bloße Faser + LSZH/PVC-Hülle und andere ähnliche Kabel.

Diese Linie kann für die Kunststoffbeschichtung von Stahldraht mit einem Stahldrahtdurchmesser von maximal 1,0 mm verwendet werden, der hauptsächlich in der FTTH-Dropkabelproduktion verwendet wird.

Die Konfiguration der Maschinenteile kann nach Prozesswünschen angepasst werden.

Eigenschaften:

1. Präzisions-spezielle kleine Extruder und Präzisions-feine Anpassung Maschinenkopf. Der Außendurchmesser des Kabels ist einheitlich, der Kerngrad ist hoch, der Außendurchmesser wird automatisch zurückgegeben,und die Kabeldurchmesserkurve kann zurückverfolgt werden.

2Das Vakuumsystem ist im Vakuum einstellbar und kann an die Leitungsschwindigkeit angeschlossen werden.

3Die Spannung ist genau konstant und der zusätzliche Verlust ist gering.

4Die Temperaturkontrolle wird durch ein importiertes OMRON-Temperaturmessgerät gesteuert, und die Temperaturkontrolle ist genau.

5.Doppelrähler automatischer Wechsel, der Betrieb ist stabil und zuverlässig.

6. Internationales industrielles Computertechnologie-Steuerungssystem mit hohem Automatisierungsgrad, das mit MES, ERP-Systemen, Echtzeitverfolgung und Produktionsmanagement verknüpft werden kann.

7Die wichtigsten Steuerungssysteme und Komponenten sind international bekannte Marken und die Produktionslinie ist stabil und zuverlässig.

Technische Parameter
1Geschwindigkeit der Struktur: 350 m/min

2- Außendurchmesser: 0,6-0,9 mm

3Spannung der Faser: 0,4N-1,2N±0,05N

4. Rollenspezifikationen: Standard 25KM und 50KM Scheiben

5. Rollenspezifikation: Durchmesser 200 mm-400 mm

6Zusätzlicher Verlust: ≤ 0,02 dB/KM (SM-Faser)

7. Produktionslinie Länge: ≤ 22 m

8. Stromversorgungsanforderungen: 35KVA, AC380V ±10% 50HZ dreiphasige Fünfdraht

9Normaler Maschinenbetrieb verbraucht: ≈17 kW/h.

10. Produktionskapazität: ≈18 km/h (PVC-Puffer), ≈12 km/h (LSZH-Puffer)

Linienkonfiguration

1. Zwei-köpfige motorisierte Faser-Auszahlung;

2. Vorwärmeofen aus Fasern;

3. 25 kg Trockner und Hopper

4. 30 Extruder;

5. PLC+IPC FIBERCAN Programm elektrische Steuerung Schrank;

6. bewegliche Wassertränke und Warmwasserbehälter;

7. Kühlwassertrank und Wasserbehälter;

8. Tintabdrückerstand ohne Tintabdrücker;

9. ¢ 400 mm Radkapstan;

10. Spannungseinheit;

11. Aufnahme-Maschine (automatisch wechselnde Aufnahmeoption verfügbar).
